Spanplatte



Sanitärtrennwände aus Spanplatten sind für unterschiedlichste Einsatzzwecke geeignet. Je nach Bedarf sind diese Systeme in verschiedenen Qualitäten erhältlich und haben sich für den Einsatz in Trockenräumen bewährt.

Zudem bieten sie eine preiswerte und zweckmäßige Lösung für Ihre Sanitärraume mit langer Lebensdauer. Von der Plattenstärke bis über die Profile: Alles ist perfekt aufeinander abgestimmt.



TSP 28

Konstruktion der Wände und Türen

Die Trennwandelemente sind im Türbereich seitlich mit Aluminium- Profilen geschlossen, die gleichzeitig als Türanschlag und als Sichtschutz dienen. Alle sichtbaren Kanten sind mit 3 mm starken ABS-Umleimern (Kanten gerundet) beschichtet.



Standardverriegelung

Drehriegelverschluß mit aufgesetzter Frei/Besetzt- Anzeige mit Notentriegelung in den Farben: Weiß, Schwarz, Grau, Rot oder Blau. An der Türinnen und -außenseite ist je ein Türknopf angebracht.

Alternative Verriegelungen:

– Einsteckschloß für Drückergarnitur mit Edelstahl-Stulp, keine überstehenden Kanten, Riegel aus Metall.

– Riegelschloß für Knopf- oder Einhandgarnitur mit Edelstahl-Stulp, keine überstehenden Kanten, Riegel aus Metall.

– Zentralverriegelung oder Unterbank-Zentralverriegelung für Wechselkabinen.

Edelstahl-Stützfuß

Der stufenlos höhenverstellbare Stützfuß mit angeschweißtem Teller und trittsicherer Abdeck-Rosette besteht komplett aus Edelstahl nach DIN 1.4301.

Alternativ: Bodenanschluß



Kopfleiste

Die Frontseiten der Anlagen werden durch optimal stabilisierende Alu-Kopfleisten (pulverlackbeschichtet) verbunden.



 Wandanschluß

Der Wandanschluß erfolgt durch ein Aluminium-U-Profil (pulverlackbeschichtet).



Beschläge

Die Türen werden durch 3-teilige Edelstahl-Rollenbänder, mittels einer Feder stets geschlossen oder geöffnet gehalten.

Alternativ:

– Aufgesetzte Kunststoff- oder Aluminiumbänder

Kabinenhöhe

2.000 mm inkl. 150 mm Fußluft (Standard)

Alternativ: Plattenhöhe bis 2800 mm



Material

Die Trennwandelemente bestehen aus 28 mm starken Melaminharz-direktbeschichteten Spanplatten.



Standardfarben

Platten und Profile: REINWEISS und HELLGRAU

Alternativ: Andere Farben auf Anfrage

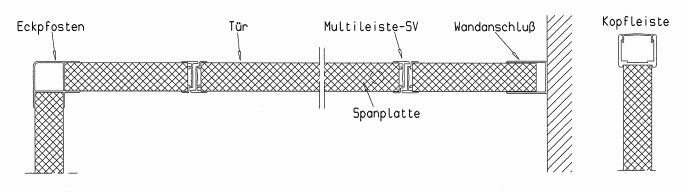

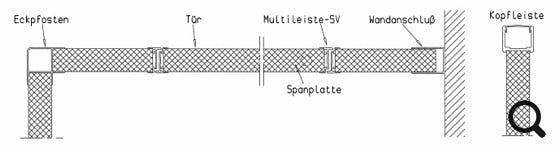

Technische Zeichnung
